電動汽車電機性能實訓臺,電動汽車電機性能實訓裝置,電動汽車電機性能實訓設備由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（永磁同步、交流異步、輪轂電機）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、工控機(需要另外配)等模塊組成。

[規格型號]：MYXNQ-34B

[產品名稱]：電動汽車電機性能實訓臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

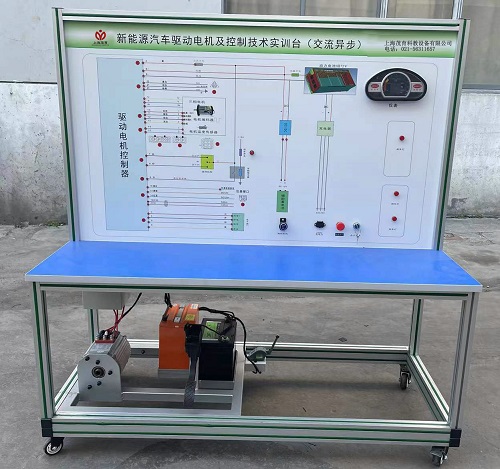

MYXNQ-34B 電動汽車電機性能實訓臺

一、產品概述：
電動汽車電機性能實訓臺,電動汽車電機性能實訓裝置,電動汽車電機性能實訓設備由實訓臺架、新能源汽車電池組、三種新能源汽車常用電機（永磁同步、交流異步、輪轂電機）、三種新能源汽車配套電機控制器、加速踏板、檔位器、數顯電壓電流表、轉速表、扭矩表、功率表、工控機(需要另外配)等模塊組成。
二、功能特點：
1、設備可以模擬電動汽車在勻速，加速，減速，上坡，下坡狀況下電機的狀態，操作與真實電動汽車相一致；
2、實訓臺可以顯示電機轉動過程中的動態參數，如電壓，電流，扭矩，轉速，功率等；
3、電機測試上位機軟件可以顯示一段時間內電機扭矩，轉速，功率的變化曲線，可以直觀的顯示這幾項參數在電機加速，減速過程中的變化情況；
4、設備安裝有故障考核裝置，可以對線路進行故障設置，訓練學生排除線路故障的能力，同時老師可以用設備對學生的能力進行考核。
三、實訓項目：
1、電動汽車用直流永磁電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
2、電動汽車用直流永磁電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
3、電動汽車用直流永磁電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
4、電動汽車用交流異步電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
5、電動汽車用交流異步電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
6、電動汽車用交流異步電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
7、電動汽車用開關磁阻電機：在車輛勻速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
8、電動汽車用開關磁阻電機：在車輛加速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
9、電動汽車用開關磁阻電機：在車輛減速工況下，電機轉速、電壓、電流、扭矩、功率等參數的變化關系；
10、電機不轉動情況的故障分析及排除。
四、基本配置：(每臺)

序號	名稱	規格型號	單位	數量
1	檢測控制面板	裝有各種檢測端子，彩色電路圖和工作原理示意圖	套	1
2	點火開關	配套	套	3
3	鋰電池組	3.7V 42Ah三元?jiǎng)恿︿囯姵?br />標稱電壓：3.65V 標稱容量：42Ah 電芯內阻：2.3mΩ 持續放電電流：3C 最大放電電流：6C 最大充電電流：1C 充電限制電壓：4.2V 放電限制電壓：2.75V 工作溫度：充電：0℃-+45℃ 放電：-20℃-+60℃ 車用三元鋰動力電池，臺架動力電池組采用17節電池模組串聯組成；動力電池組的技術參數：額定電壓：62.9V；額定能量：2.7KWH；工作電壓范圍：46.7V~71.4V。	套	2
4	純電動車永磁同步電機	額定電壓：72V 額定功率：2.5KW 額定轉速：3800 額定電流：21A 額定扭矩：3.3N.M 額定效率：83%	套	1
5	純電動車交流異步電機	額定電壓：72V 額定功率：4KW	套	1
6	純電動車輪轂電機	磁鋼高度：40磁鋼電壓：72V 功率：2KW 電機相線：6平方中軸直徑：16MM	套	1
7	電機控制器	與電機配套	套	3
8	車載充電器與充電接口	與電池配套	套	1
9	DC-DC轉換器	72V轉12V	套	1
10	檔位開關	電動車專用	套	3
11	油門控制裝置	電動車專用	套	3
12	直流接觸器	DZ47	套	1
13	電源總開關	茂育配套	套	3
14	轉速表、扭矩表、功率表	茂育配套	套	1
15	電壓表直流數顯電流表功率表	茂育配套	套	1
16	電機扭矩/功率/轉速等測試裝置	配套PC軟件	套	1
17	移動臺架	1240×600×1700mm(帶自鎖腳輪裝置)(長寬高15007001700mm) 設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔。	臺	1
19	保險絲盒	茂育配套	套	1
20	保修卡/合格證	茂育配套	套	1
21	教師手冊	茂育配套	套	1
22	故障模擬與排除裝置	茂育配套	套	1

友情提示：
1、設備驗收：各采購單位收貨時請檢查電動汽車電機性能實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的電動汽車電機性能實訓臺；
2、設備質保：茂育將為各采購單位提供電動汽車電機性能實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對電動汽車電機性能實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е码妱?dòng)汽車電機性能實訓臺的選型錯誤或購設備數量錯誤，造成電動汽車電機性能實訓臺的退換貨要求，將不被接受；
4、設備貨期：電動汽車電機性能實訓臺發貨期為參考值，如您需要了解電動汽車電機性能實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對電動汽車電機性能實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關電動汽車電機性能實訓臺的技術咨詢。
