新能源汽車電機驅動實訓室News

所在位置：首頁 > 產品展示 > 新能源汽車電機驅動實訓室正文

新能源汽車驅動電機控制系統智能實訓臺,新能源汽車驅動電機控制系統智能實訓裝置,新能源汽車驅動電機控制系統智能實訓設備依據驅動電機控制系統組成及控制邏輯進行設計，配備永磁同步電機及交流異步電機的電機和控制系統，集結構認知、數據顯示、部件檢測、故障設置及排除等功能于一體，培養學生對驅動電機控制系統結構原理認知、部件檢測與故障分析能力。

[規格型號]：MYXNY-124B

[產品名稱]：新能源汽車驅動電機控制系統智能實訓臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

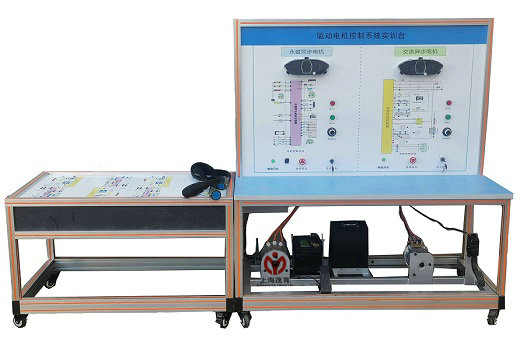

MYXNY-124B 新能源汽車驅動電機控制系統智能實訓臺

一、產品簡介：
新能源汽車驅動電機控制系統智能實訓臺,新能源汽車驅動電機控制系統智能實訓裝置,新能源汽車驅動電機控制系統智能實訓設備依據驅動電機控制系統組成及控制邏輯進行設計，配備永磁同步電機及交流異步電機的電機和控制系統，集結構認知、數據顯示、部件檢測、故障設置及排除等功能于一體，培養學生對驅動電機控制系統結構原理認知、部件檢測與故障分析能力。
二、實訓項目：
能永磁同步電機檢測、交流異步電機檢測、永磁同步電機控制器檢測、交流異步電機控制器檢測、永磁同步電機負載實驗、交流異步電機負載實驗、永磁同步電機參數設定、交流異步電機參數設定8個實驗實訓項目。
三、產品組成：
包括驅動電機控制系統實訓臺*1、配套教學資源包*1、實訓指導書*1、學習工作頁*2，其中驅動電機控制系統實訓臺由示教板*1、4工位實訓臺*1、連接線束*2組成。
四、產品功能：
1、可展示永磁同步電機及控制系統實物部件、交流異步電機及控制系統實物部件；
2、配置緊急開關，在實訓過程中發生緊急情況可隨時切斷電源，保證實訓安全；
3、配置不同顏色的檢測端子，紅色表示供電、黃色表示高壓、黑色表示接地、藍色表示信號；
4、配有二維碼，通過移動端掃描二維碼查看和學習部分配套教學資源；
5、配置負載調節旋鈕，可分別對永磁同步電機、交流異步電機的負載進行調節；
6、配備永磁同步電機和交流異步電機兩大控制系統，可通過電機模式選擇開關進行切換，展現兩種不同電機控制系統的工作過程；
7、上位機軟件可實時顯示電機的轉速、功率、扭矩、溫度、電流等參數，還可顯示加速踏板電壓、電池電壓、控制器電壓與電流；
8、4工位實訓臺配置4個檢測面板，可滿足4組學生同時實訓，檢測數據與示教板檢測數據實時同步；
9、使用萬用表、示波器、數字兆歐表等檢測工具，可檢測電機和電機控制器主要傳感器的電壓、電阻和波形數據；
10、上位機軟件可設置電機的轉速、母線電流等參數；
11、上位機軟件可設置加速踏板電源電路、加速踏板信號電路、檔位傳感器信號電路、轉速傳感器電源電路、轉速傳感器信號電路、電機溫度傳感器信號電路、CAN通訊電路等故障；
12、上位機軟件可設置19個具體故障點，包含加速踏板供電線路斷路、加速踏板搭鐵線路斷路、加速踏板信號線路斷路、檔位傳感器前進線路斷路、檔位傳感器后退線路斷路、交流異步電機轉速傳感器供電線路斷路、交流異步電機轉速傳感器信號B線路斷路、交流異步電機轉速傳感器信號A線路斷路、交流異步電機轉速傳感器搭鐵線路斷路、交流異步電機溫度傳感器信號線路斷路、交流異步電機溫度傳感器搭鐵線路斷路、交流異步電機控制器CAN-L線路斷路、交流異步電機控制器CAN-H線路斷路、永磁同步電機溫度傳感器信號線路斷路、永磁同步電機溫度傳感器搭鐵線路斷路、永磁同步電機轉速傳感器信號B線路斷路、永磁同步電機轉速傳感器信號A線路斷路、永磁同步電機控制器CAN-L線路斷路、永磁同步電機控制器CAN-H線路斷路；
13、配套實訓指導手冊，包含永磁同步電機檢測、交流異步電機檢測、永磁同步電機控制器檢測、交流異步電機控制器檢測、永磁同步電機負載實驗、交流異步電機負載教學項目，指導學生完成實訓。
五、技術參數：
1、示教板及4工位實訓臺下方都配備高強度移動承載輪，其部分腳輪帶鎖止功能；
2、示教板與4工位實訓臺之間采用專用線束相連，保證信號傳輸?shù)耐暾约翱煽啃裕?br />3、示教板尺寸：1200mm(L)*600mm(W)*1640mm(H)；
4、4工位實訓臺尺寸：1200mm(L)*700mm(W)*900mm(H)。

友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源汽車驅動電機控制系統智能實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的新能源汽車驅動電機控制系統智能實訓臺；
2、設備質保：茂育將為各采購單位提供新能源汽車驅動電機控制系統智能實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對新能源汽車驅動電機控制系統智能實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е滦履茉雌囼?qū)動電機控制系統智能實訓臺的選型錯誤或購設備數量錯誤，造成新能源汽車驅動電機控制系統智能實訓臺的退換貨要求，將不被接受；
4、設備貨期：新能源汽車驅動電機控制系統智能實訓臺發貨期為參考值，如您需要了解新能源汽車驅動電機控制系統智能實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對新能源汽車驅動電機控制系統智能實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車驅動電機控制系統智能實訓臺的技術咨詢。
