新能源汽車電機控制實訓臺,新能源汽車電機控制實訓裝置,新能源汽車電機控制實訓設備選用純電動車驅動電機及控制系統(60V2KW交流異步電機)真實器件制作，展示新能源車驅動電機及控制系統的結構與工作原理。

[規格型號]：MYXNY-41B

[產品名稱]：新能源汽車電機控制實訓臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

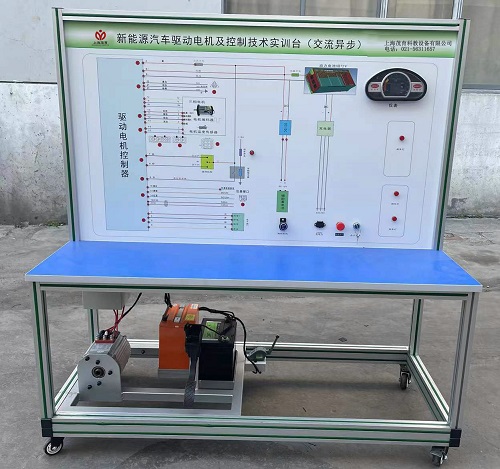

MYXNY-41B 新能源汽車電機控制實訓臺

一、產品概述：
新能源汽車電機控制實訓臺,新能源汽車電機控制實訓裝置,新能源汽車電機控制實訓設備選用純電動車驅動電機及控制系統(60V2KW交流異步電機)真實器件制作，展示新能源車驅動電機及控制系統的結構與工作原理，適合于各類院校對驅動電機及控制系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、實訓臺功能：
1、安裝純電動車驅動電機及控制系統真實器件、包含充電機與充電插座、驅動電機、點火開關、電機控制器、檔位開關、加速踏板、電源開關、繼電器、DC-DC模塊、儀表、電池等模塊等，真實可操作運行的純電動車驅動電機及控制系統，展示系統的結構與原理、動態演示系統工作過程；
2、實現純電動車驅動電機及控制系統結構及原理的認知，體驗駕駛員的意圖與電機運轉之間的關系，可完成驅動電機及控制系統性能各項檢測；
3、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理；
4、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；
5、多功能儀表實時顯示車速、電壓、檔位、電流、電池狀態參數等；
6、具有診斷接口，通過上位機軟件進行讀取系統數據流信息（包含剎車開關、檔位、電機轉速與電壓電流、電子油門等工作狀態）與故障內容；
7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個；
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動；
9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明；
10、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格：
1、外形尺寸：1500×700×1700(長×寬×高)；
2、面板外形尺寸：1448×940mm（長*寬）；
3、移動腳輪：100*60mm；
4、工作溫度：-40℃～+50℃；
5、驅動電機與控制器：DC60V 2kw 3000rpm(交流異步電機)；
6、電池：磷酸鐵鋰離子動力電池組60V20AH帶充電機。
四、實訓項目：
1、驅動電機及控制系統維護與保養、使用操作,驅動電機與控制系統結構原理功能、故障診斷與維修；
2、電動機性能、能量管理檢測；
3、手動維修開關結構原理功能；
4、高壓互鎖的保護作用；
5、車載充電機工作原理和引腳定義，車載充電機常見故障和更換,電池充電操作；
6、DC-DC轉換器工作原理和引腳定義，DC-DC轉換常見故障和更換；
7、電子油門踏板工作原理和引腳定義，電子油門踏板常見故障和更換；
8、檔位控制器（開關）工作原理和引腳定義，檔位控制器（開關）常見故障和更換。
五、基本配置：
檢測控制面板(裝有各種檢測端子，1448×940mm彩色電路圖和工作原理示意圖)、組合儀表、點火開關、電機控制器、車載充電器與充電接口、DC-DC轉換器、鋰動力電池組、電動車電機（交流異步電動機）、剎車開關、檔位開關、油門控制裝置、大電流繼電器、電源總開關、急停開關、輔助蓄電池（12V45AH）、一體化全鋁合金型材搭建的移動臺架（1500×700×1700mm (帶自鎖腳輪裝置，帶安裝檢測端子的原理面板，面板1448×940mm）、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查新能源汽車電機控制實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的新能源汽車電機控制實訓臺；
2、設備質保：茂育將為各采購單位提供新能源汽車電機控制實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對新能源汽車電機控制實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致新能源汽車電機控制實訓臺的選型錯誤或購設備數量錯誤，造成新能源汽車電機控制實訓臺的退換貨要求，將不被接受；
4、設備貨期：新能源汽車電機控制實訓臺發貨期為參考值，如您需要了解新能源汽車電機控制實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對新能源汽車電機控制實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關新能源汽車電機控制實訓臺的技術咨詢。
