混合動力汽車傳動系統實訓臺,混合動力汽車傳動系統實訓裝置,混合動力汽車傳動系統實訓設備采用油電混合動力發動機和電子傳動橋系統實物為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實際操作，真實展示油電混合動力系統的組成結構和工作過程。

[規格型號]：MYXNQ-25C

[產品名稱]：混合動力汽車傳動系統實訓臺

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

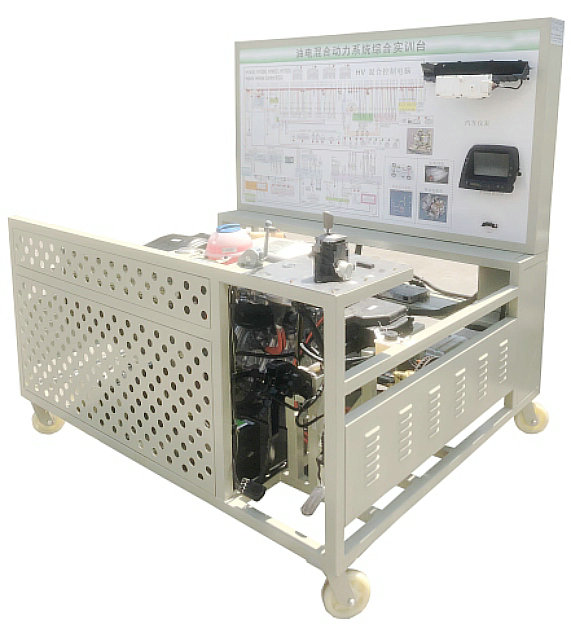

MYXNQ-25C 混合動力汽車傳動系統實訓臺

一、產品簡介：
混合動力汽車傳動系統實訓臺,混合動力汽車傳動系統實訓裝置,混合動力汽車傳動系統實訓設備采用油電混合動力發動機和電子傳動橋系統實物為基礎，可對發動機和電子傳動橋進行起動、加速、減速等工況的實際操作，真實展示油電混合動力系統的組成結構和工作過程。
適用于各類院校對油電混合動力發動機和維修實訓的教學需要。
二、功能特點：
1、真實可運行操作的油電混合動力發動機和電子傳動橋系統，展示系統結構和原理、工作過程；
2、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色完整標準系統圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理；
3、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；
4、實訓臺安裝有汽車儀表和多功能顯示屏，可實時顯示動力傳遞過程、車速等、電控系統故障指示燈等參數變化；
5、實訓臺安裝有診斷座，可連接專用汽車解碼器，對發動機、自動變速器、混合動力、電源等電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能；
6、實訓臺配備有油門控制裝置，可方便對發動機加速減速；
7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點24個；
8、實訓臺配備有電源總開關、水箱防護罩、飛輪防護罩等安裝保護裝置；
9、實訓臺底座帶自鎖腳輪裝置，移動靈活，安全可靠、堅固耐用；
10、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明；
11、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示；
12、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動。
三、技術規格：
1、外形尺寸：1700×1200×1700(長×寬×高)；
2、面板外形尺寸：1648×940mm（長*寬）；
3、移動腳輪：200*80mm；
4、工作溫度：-40℃～+50℃；
5、油箱容積：10L；
6、油電混合動力發動機和電子傳動橋：豐田普銳斯。
四、實訓（實驗）項目：
1、電池管理系統BMS組成和功能工作原理,動力電池包（BMS）故障分析與診斷；
2、高壓系統操作安全注意事項，高壓連接器插拔方法，維修開關認知；
3、漏電傳感器、檔位開關、P檔開關結構原理功能檢測實訓；
4、變頻器控制器總成結構與工作原理，驅動電機結構與工作原理實訓；
5、油電混合動力汽車工作模式演示驗證；
6、油電混合動力驅動動力傳遞路線演示驗證；
7、剎車能量反饋結構與工作原理實訓；
8、油電混合動力變頻器結構與工作原理、診斷檢測實訓；
9、油電混合動力發動機結構與工作原理、診斷檢測實訓；
10、電子油門踏板、一鍵起動開關結構原理功能檢測實訓；
11、油電混合動力汽車控制策略系統結構與原理認知、功能動態演示、故障模擬與考核、故障檢測與維修、故障診斷與排除。
五、基本配置：
（翻新豐田普銳斯）組合儀表、控制電腦(ECU)、油電混合動力發動機和電子傳動橋總成、自動變速器總成及控制電腦(ECU)、混合動力控制電腦(ECU)、蓄電池總成及控制電腦(ECU)、電源控制電腦(ECU)、防盜控制電腦(ECU)、空調控制電腦(ECU)、網關(ECU)、多功能顯示屏、診斷座、一鍵起動開關、鑰匙插槽、智能鑰匙、變頻器、高壓蓄電池總成、高壓電纜、P檔開關、左右半軸剎車系統、燃油壓力表（0-10kg/cm²)、真空壓力表(0-76in.Hg)、INZ-FXE發動機總成、10L燃油箱、汽油泵(含汽油泵插頭)、油門控制裝置、進排氣管、水箱(含保護罩)、12V80W冷卻電子風扇、12V 65Ah備用蓄電池、繼電器（含：起動繼電器、油泵繼電器、冷卻風扇繼電器等）、保險絲盒、50A電源總開關、故障設置和考核系統、移動臺架(帶自鎖腳輪裝置，1700×1200×1700)、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查混合動力汽車傳動系統實訓臺的貨品外觀，核實的本設備及配件，拒收處于受損狀態的混合動力汽車傳動系統實訓臺；
2、設備質保：茂育將為各采購單位提供混合動力汽車傳動系統實訓臺說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對混合動力汽車傳動系統實訓臺的有償維修；
3、設備退換貨：各采購單位單方面原因導致混合動力汽車傳動系統實訓臺的選型錯誤或購設備數量錯誤，造成混合動力汽車傳動系統實訓臺的退換貨要求，將不被接受；
4、設備貨期：混合動力汽車傳動系統實訓臺發貨期為參考值，如您需要了解混合動力汽車傳動系統實訓臺的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對混合動力汽車傳動系統實訓臺有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關混合動力汽車傳動系統實訓臺的技術咨詢。
