新能源汽車實訓室設備News

所在位置：首頁 > 產品展示 > 新能源汽車實訓室設備正文

汽車CAN總線實訓設備,汽車CAN總線實訓裝置,汽車CAN總線實訓臺采用比亞迪e電動汽車CAN-BUS系統等真實器件制作的實驗實訓臺架，可電動汽車CAN-BUS系統相關的實驗實訓內容。適合于各類院校對純電動車CAN總線網絡系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。

[規格型號]：MYXNY-53B

[產品名稱]：汽車CAN總線實訓設備

[價　　格]：詢價

[優惠服務]：免費質保一年，終身維護。

產品介紹：

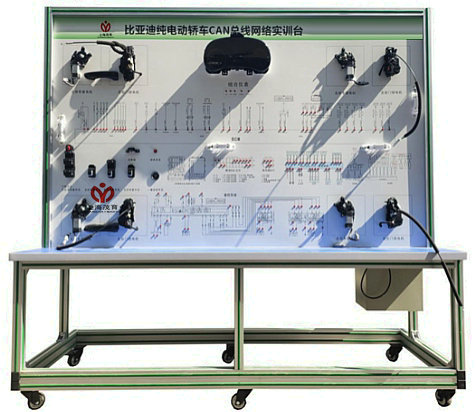

MYXNY-53B 汽車CAN總線實訓設備（比亞迪）

一、產品概述：
汽車CAN總線實訓設備,汽車CAN總線實訓裝置,汽車CAN總線實訓臺采用比亞迪e電動汽車CAN-BUS系統等真實器件制作的實驗實訓臺架，可電動汽車CAN-BUS系統相關的實驗實訓內容。適合于各類院校對純電動車CAN總線網絡系統理論和維修實訓的拆裝與維護、結構與原理認知、系統操作、功能動態演示、故障檢測與診斷教學需要。
二、功能特點：
1、電動汽車CAN總線網絡系統(包括儀表、電動車窗系統、中控門鎖、鑰匙)，真實可運行操作,展示系統結構和原理、工作過程；
2、設備安裝有點火開關、儀表、電動車窗系統、中控門鎖、鑰匙、工況指示燈、電源開關等,CAN系統正常通訊工作；
3、設備安裝有診斷座，可連接故障檢測儀，對電控系統進行讀取故障碼、清除故障碼、讀取數據流等自診斷功能；
4、采用DC12V電源裝置，減少充電的麻煩，電源有防短路功能；
5、面板采用4mm厚鋁塑板，立式安裝面板UV平板噴繪打印有彩色圖板；學員可直觀對照圖板和實物，認識和分析系統的工作原理；
6、面板上安裝有檢測端子、可直接在面板上檢測系統電路元件的電信號，如電阻、電壓、電流、頻率信號等；
7、安裝故障模擬系統，能實現低壓電路系統故障設置及診斷排除，可設置常見故障的設置及考核故障點12個；
8、設備框架采用40mm×40mm和40mm×80mm兩種一體化全鋁合金型材搭建，耐油耐腐蝕并易于清潔，臺面寬40CM,臺面鋪裝32mm厚彩色高密度復合板,經久耐用不生銹，帶4個帶自鎖裝置萬向腳輪，便于移動；
9、配套實訓(實驗)指導書等教學資料，包含工作原理、實訓項目、故障設置及分析等要點說明；
10、安裝安全保護裝置：急停開關、機械式電源總開關、維修開關、轉動部位防護保護罩、高壓安全防護裝置與警告提示。
三、技術規格：
1、外形尺寸：2040×650×1800mm(長×寬×高)；
2、面板外形尺寸：1988×1220mm（長*寬）；
3、移動腳輪：100*60mm；
4、工作溫度：-40℃～+50℃；
5、工作電源：DC12V；
6、輸入電源：AC220V±10%50Hz。
五、基本配置：
1、儀表（帶CAN通訊）；
2、左前車窗電機；
3、右前車窗電機；
4、左前鎖塊；
5、右前鎖塊；
6、左后車窗電機；
7、左后鎖塊；
8、電源總開關；
9、右后車窗電機；
10、右后鎖塊；
11、室內保險絲盒BCM（帶CAN通訊）；
12、網關電腦；
13、車窗組合開關（帶CAN通訊）；
14、一鍵啟動電源開關；
15、診斷座；
16、智能鑰匙控制單元（帶CAN通訊）；
17、轉向軸鎖控制單元（帶CAN通訊）；
18、探測天線(前后天線；
19、左右前門開線；
20、室內天線；
21、剎車開關；
22、DC12開關電源；
23、一體化全鋁合金型材搭建的移動臺架（2040×650×1800mm 帶自鎖腳輪裝置）；
24、帶安裝檢測端子的原理面板；
25、面板（1988×1220mm）；
26、故障設置和考核系統；
27、設備操作說明書。

友情提示：
1、設備驗收：各采購單位收貨時請檢查汽車CAN總線實訓設備的貨品外觀，核實的本設備及配件，拒收處于受損狀態的汽車CAN總線實訓設備；
2、設備質保：茂育將為各采購單位提供汽車CAN總線實訓設備說明書內的質保條件和質保期，在質保范圍內提供對本實驗臺的免費維修，超出條件承諾時提供對汽車CAN總線實訓設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е缕嘋AN總線實訓設備的選型錯誤或購設備數量錯誤，造成汽車CAN總線實訓設備的退換貨要求，將不被接受；
4、設備貨期：汽車CAN總線實訓設備發貨期為參考值，如您需要了解汽車CAN總線實訓設備的精確貨期，請與上海茂育的銷售人員聯系；
5、如各采購單位對汽車CAN總線實訓設備有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關汽車CAN總線實訓設備的技術咨詢。
